　　測試樁安裝方法

　　本公司主要生產：鎂陽極、鋁陽極、鋅陽極、測試樁、參比電極、帶狀陽極、恒電位儀、等電位連接器、固態去耦合器、防爆箱、火花間隙、陰極保護器、絕緣接頭、絕緣法蘭、絕緣支架、柔性陽極、接線箱、標志樁、避雷器以及陰極保護配套產品。聯系人：董經理，聯系電話：18239179222/0391-7431888

　　簡介

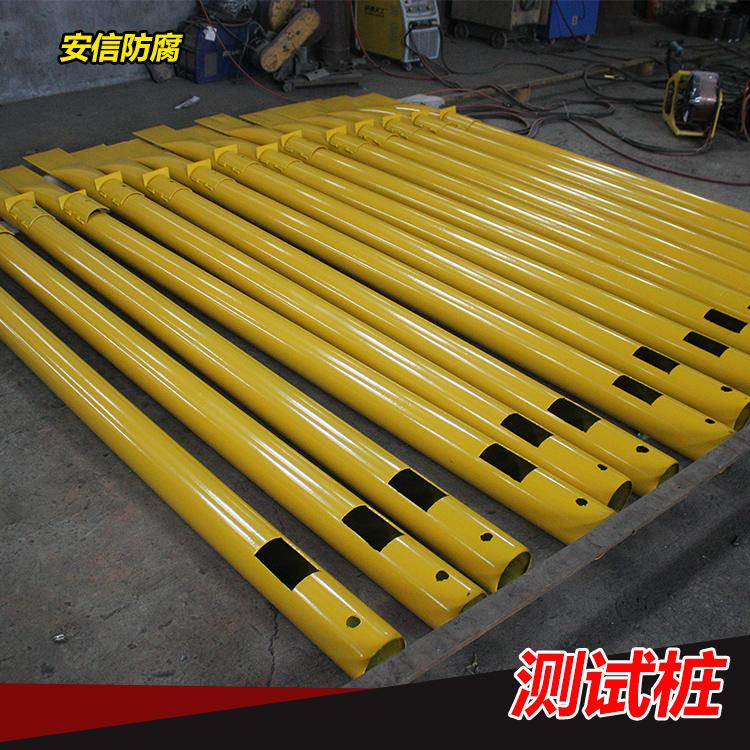

　　測試樁設計為多功能測試樁，用于陰極保護參數的檢測，是管道管理維護中必不可少的裝置，按測試功能沿線布設。測試樁用于管道電位、電流、絕緣性能的檢測，測試樁一般裝有6個接線柱，根據客戶需求可增加或減少接線柱，可以根據設計單位的具體要求方便地組成電位、電流、犧牲陽極、絕緣性能測試樁或交叉管道測試樁等。

　　組成

　　測試樁是由樁體、測試接線板、接線柱、接線端子、銅連接片、測試導線和銘牌等幾部分組成。

　　材質

　　鋼制測試樁、水泥測試樁、塑料測試樁、玻璃鋼測試樁。鋼制測試樁又分為碳鋼測試樁和不銹鋼測試樁。

　　功能

　　●電位測試樁：主要用于檢測保護電位；

　　●電流測試樁：測量管道中的電流；

　　●犧牲陽極測試樁：用于連接犧牲陽極、測量犧牲陽極的性能參數；

　　●陰極保護測試樁：連接測試片、檢查片。

　　安裝方法

　　所有電纜線通過測試樁鋼管底部引到接線端子，根據設計要求確認埋深，測試電纜數量及界限方式。

　　①電位測試樁：管道測試電纜接紅色接線端子，參比電極電纜接黑色接線端子；

　　②電化學測試樁：兩支陽極所帶電纜分別接到測試樁內的紅色接線端子，管道測試電纜接上面黑色接線端子，參比電極電纜線接下面的黑色接線端子。

　　電纜線連接好以后將測試樁埋入地下后，用混凝土澆注，并確保與地面垂直、牢固可靠，并將測試樁門鎖好。

　　檢測

　　測試所需用品：便攜式參比電極一套、萬用表一個。

　　測試樁安裝好以后，開始檢測，準備測試時只需要打開測試樁門，將萬用表調至2V檔量程，然后將萬用表的兩條線分別接相應的接線端子，便攜式參比電極連萬用表黑色線、萬用表紅色線連管道引出測試線開始檢測，正常數值范圍為0.8-1.2之間，讀取并記錄好數據即可。

　　城市官網測試樁的設置原理一般為：1公里設置1根測試樁，10公里設置1根電流測試樁，穿越公路、鐵路、村莊等時，按需要設置電流測試樁。
